发布日期:2013-01-01 14:10
本案胡工在上海拥有个人建筑设计画图工作室,缘于迪士尼项目,近年开始接触国外建筑公司外包的画图项目,因为国外建筑图纸许多是用AutoCAD建筑(ACA软件)全三维图出图,对方公司希望胡工为工程每层平面提供对应的纯二维CAD平面图。

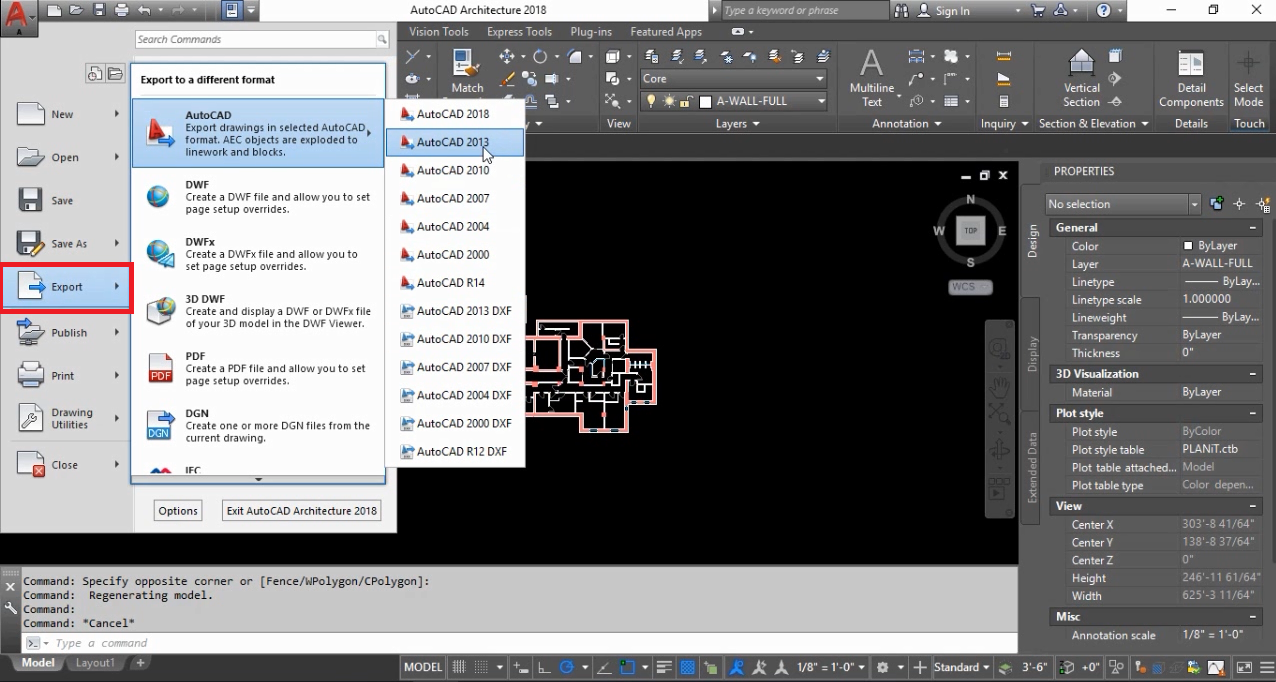

虽然ACA自己带有导出二维各种版本格式的功能,但很快胡工发现,客户需求比较特殊、严苛,例如柱子需要彻底打断墙;所有墙线必须是封闭多段线;墙需要填充,墙填充必须是一个完整整体;门必须是一个图块,而窗则需要是封闭多段线;而ACA导出的二维图,所有墙、门、窗、填充全部都是散的线实体。
因此胡工只能先用自带的导出功能把三维转为二维,然后手工进行大量枯燥无比又极易错漏的重复劳动,苦不堪言。
飞图为此定制了一个胡工私人专用的导出插件。
研发时间:2工作日
研发费用:800人民币
效率提升:此前手工处理每张图(墙门窗)每张需要至少半天,使用飞图插件后:1-2秒。
虽然ACA自己带有导出二维各种版本格式的功能,但很快胡工发现,客户需求比较特殊、严苛,例如柱子需要彻底打断墙;所有墙线必须是封闭多段线;墙需要填充,墙填充必须是一个完整整体;门必须是一个图块,而窗则需要是封闭多段线;而ACA导出的二维图,所有墙、门、窗、填充全部都是散的线实体。
因此胡工只能先用自带的导出功能把三维转为二维,然后手工进行大量枯燥无比又极易错漏的重复劳动,苦不堪言。
飞图为此定制了一个胡工私人专用的导出插件。
研发时间:2工作日
研发费用:800人民币
效率提升:此前手工处理每张图(墙门窗)每张需要至少半天,使用飞图插件后:1-2秒。

【点击此处到百度云盘下载本功能操作视频】
