AutoCAD高版本新功能——尺寸标注换行

发布日期:2018-01-28 03:50
一般的尺寸线标注默认只会直接一行标注文字,但经常画图的攻城狮有时候需要在尺寸标注里面加多一行,甚至多行。
飞图小编了解到,在AutoCAD高版本里面,实现这个是极其简单方便的:

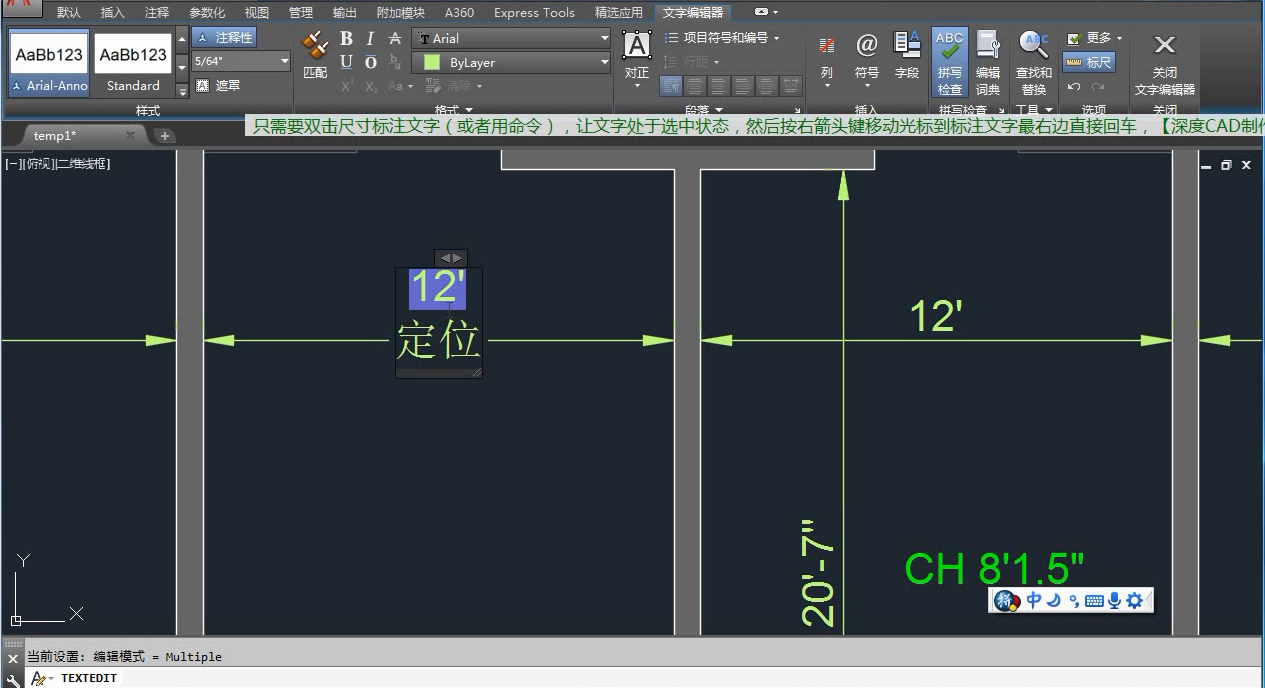

只需要双击尺寸标注文字(或者用命令),让文字处于选中状态,然后按右箭头键移动光标到标注文字最右边直接回车,
尺寸标注就会自动增加一行!然后输入需要的文字即可!

undefined

也可以直接通过属性对话框修改,那么只需要在“”增加“\P”然后输入新行的文字即可。

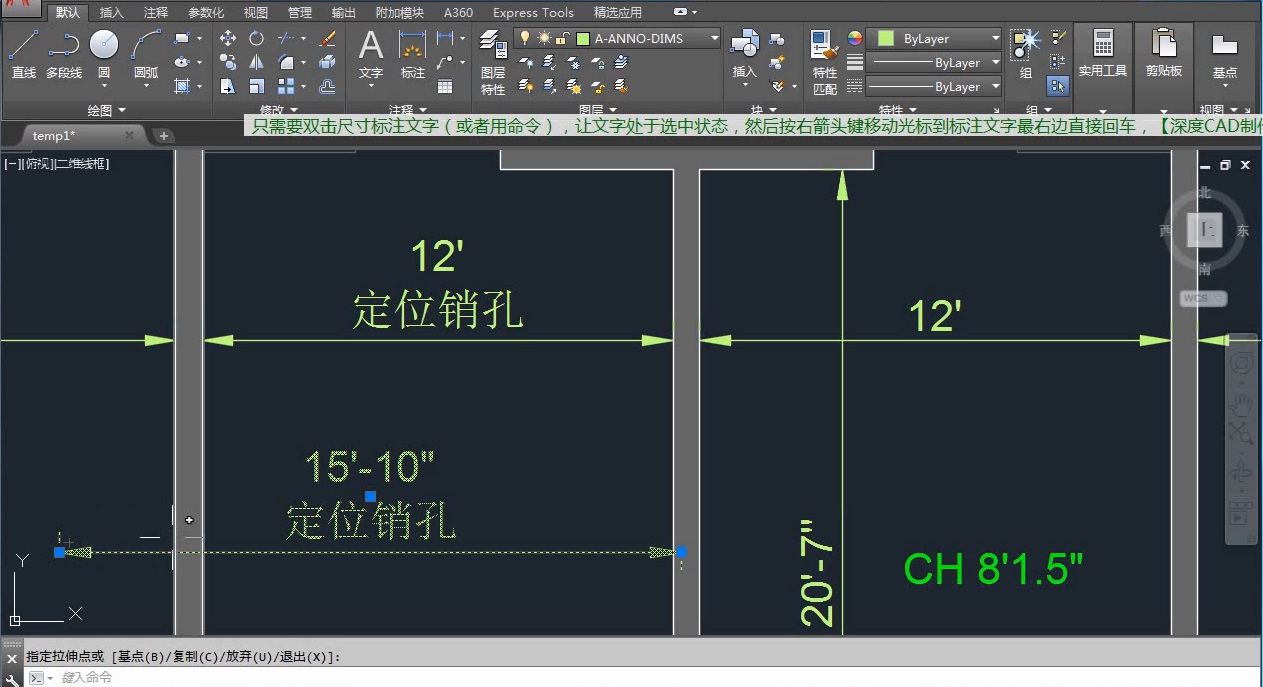

同样地,如果需要在尺寸数字之前加一行,那么可以双击标注文字然后输入新行文字,输完后回车,非常简单方便
undefined

点击此处到百度云盘下载本功能操作视频】
