本视频主要讲解欧特克建筑(ACA)里门窗洞口的应用.[www.ftcad.com]

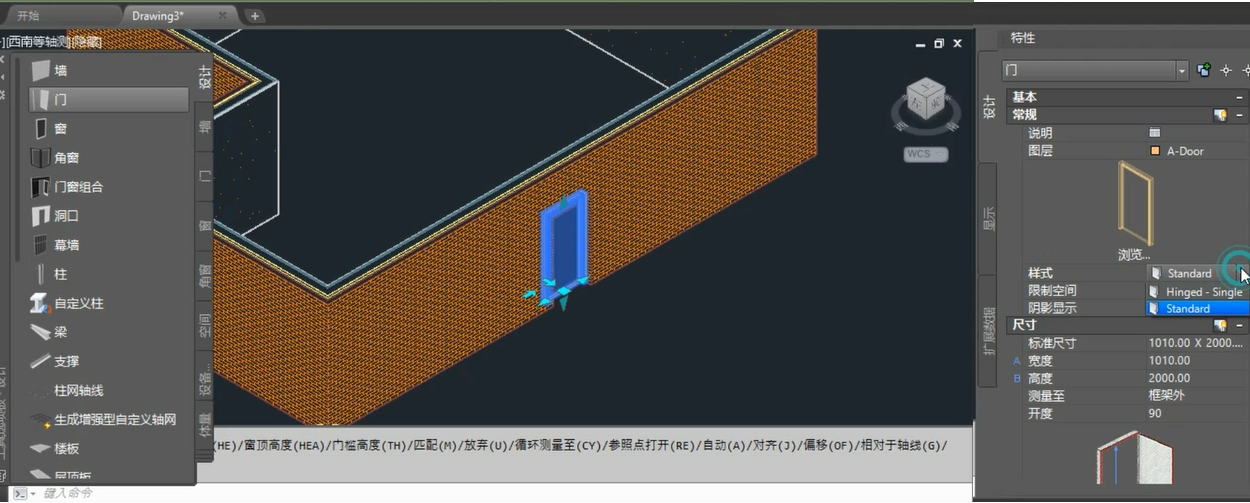

先看界面和墙一样,主面板上这里有几个按钮,包括下拉按钮。在工具面板设计这一页也有这些按钮。这些按钮画出来的门窗也是标准门窗,我们绘制一个标准的门。什么是标准的门?就是样式是Standard的门,你也可以改成其它的样式。

所谓的样式和墙一样。我们看下工具选项面板,除了设计,墙的样式这些都不是Stardard的样式;像门,比如我们常见的平开门单扇、双扇等等都不是Stardard样式,包括窗。如果在这些选项都找不到你需要的样式,点卡更多门窗工具
。例如在这里找不到百叶窗,点卡更多窗工具,弹出一个设计工具目录-公制对话框,这些窗包括面板都可以定制。我们搜索下百叶窗,把鼠标移动到蓝色的图标上,鼠标变成这个图案就可以把百叶窗拖动到工具面板里;我们点击百叶窗把它增加到墙上。之前我们有讲过,如果是次接触ACA的话,不要被工具面板上强大的功能和复制的样式吓到,这些样式呢虽然千变万化,但是它们的CAD属性和几何属性是一样的。例如门,我们只关心它的尺寸和长宽高,还有定位信息,从哪里定位怎么定位。我们切换到二维视图看看如何绘制门窗洞口等。可以点击面板上的按钮,也可以像传统的CAD命令一样在命令栏里输入命令。在ACA里面如有的如有的命令格式都是一样的,都是什么什么add。输入命令后我们在右边的属性框里面确认精确度宽度和高度,然后选取门就可以了。可以看到随着鼠标的拖动,可以在这个框里输入精确的数字来定位,也可以按Tab键来切换从右边或左边来进行定位。例如我们输入右边的800,表示从右边这个内墙到右边这个门宽度是800。来测下距离,发现这个值是750并不是800,这个原因需要特别强调注意的一个细节,每个门它的定位是测量是指从框架内还是框架外地这个问题,如果你现在用的门窗洞口是包括了门框,门框是有宽度的话,特别需要注意这个问题!框架内和框架外是指这个距离包不包括门框。
我们把这个门删除重新绘制,这次选择从框架外。刚才我们的绘制方式是自由拖动,也可以在属性对话框的右下角,沿墙放置里选择偏移中心,这时可以看到只能在固定的地方移动,左边只能是固定的350,默认是在中间,边上是350。如果两个门之间距离需要精确的话,这种方法是非常方便。
来看下门的夹点,和墙一样也有3个夹点,三角形夹点拖动也是可以改变门的宽度;ACA和提供了两个箭头夹点,可以改变门的翻转。中间的夹点可以改变门的位置,还可以沿着墙移动。
门的特性:第一个特性是图层,也和墙一样使用图层建制的机制,只要是门都归入A-Door这个层上,当然也可以定制和设置。
下面是宽度和高度,刚才提到需要注意的框架外和框架内,还有门的开度。我们把门开度90改成45看下。垂直方向的高度,可以选择是从门槛还是从门梁定位,这两个是互斥的,选择门槛定位,输入门槛的高度,在三维可以看出多了两条线。
再来看下定位,门窗的定位是非常方便和灵活的,即可以使用刚才我们提到的方法,也可以使用传统CAD的方法,例如我们先绘制一条辅助线,移动门捕捉到线上的任何一个点,也可以移动夹点到线上,都可以很精确的去定位。
当然也可以使用一些插件,飞图CAD为美国地产公司定制的插件,可以用这种方式轻松的绘制门。选择墙从这个点到这个点再点门的朝向,门就绘制好了。两个之间标注,双击标注在对话框里输入距离,可以很快的精确定位。当然了这个模式比较适合没有鼠标使用触屏笔的,在现场测量的人。
我们来看窗,跟门几乎是一样的。看下窗的一些特殊属性,窗有窗台高度,可以从窗台和窗顶来定位。操作方法也是大同小异,可以改属性进行定位等等。
