首次使用飞图结构必读

        非常感谢您选择订阅飞图结构软件!由于本软件价格极其低廉客服太多导致不能随时及时回复、加上客服位于12(夏)/13(冬)小时时差的-5时区下午总不在线,为了您能快速使用飞图结构软件,请务必花一两分钟仔细阅读,使用并不复杂,一共只有两个文件、两个步骤, 相信所有用户都是设计高楼大厦的高学历高素质结构工程师,只需耐心花两分钟看一遍以下有声视频即可自助顺利解决软件的安装加载等事宜:

当您看到这个文档的时候,您应该肯定在飞图V客服qq群里了,否则应该:先进入指定的V客服群。不知道群号?找旺旺客服。

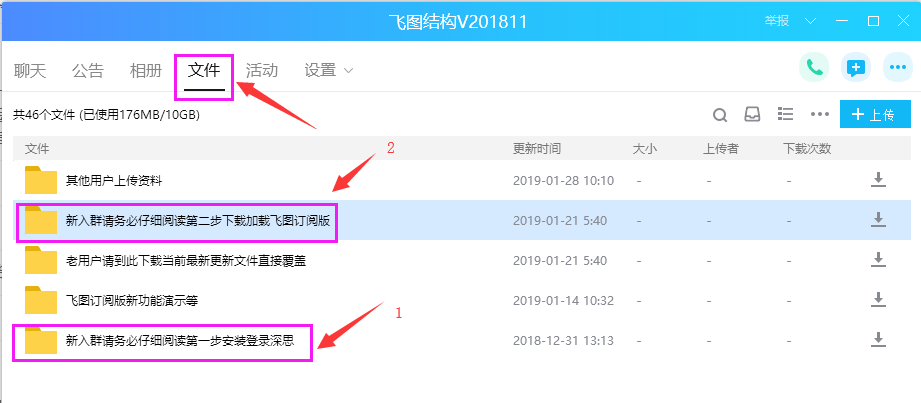

*第0步准备步骤:到V客服QQ群文件下载两个文件,参见下图:




*第一步深思相关:安装深思用户工具+登录深思账号,观看下面有声视频:

*第二步飞图相关:无需安装,直接加载飞图插件,观看下面有声视频:
*第三步(如果加载成功则不需要)排错:
结论:只要使用的飞图订阅版文件夹完整(有时候QQ下载不完整、有时候会被杀毒误删、有时用户误操作),CAD支持路径正确(改支持路径后需重启CAD),就一定可以加载成功(一定有顶部横向菜单栏)。
只要加载成功,就一定自动有飞图顶部水平菜单栏;如果没有则表示加载失败,点击这里照这个步骤观看有声视频“彻底重新加载一次飞图”即可。

*以下为老的GIF格式的演示内容跟以上完全一样,如无法观看以上有声视频,可以在此观看动图演示:
如果您之前(由于PKPM或其他软件)已经安装过深思用户工具VirBox,根据深思公司要求,依然需要安装“(深思为)飞图定制版工具“。可直接覆盖安装不会影响其他软件。

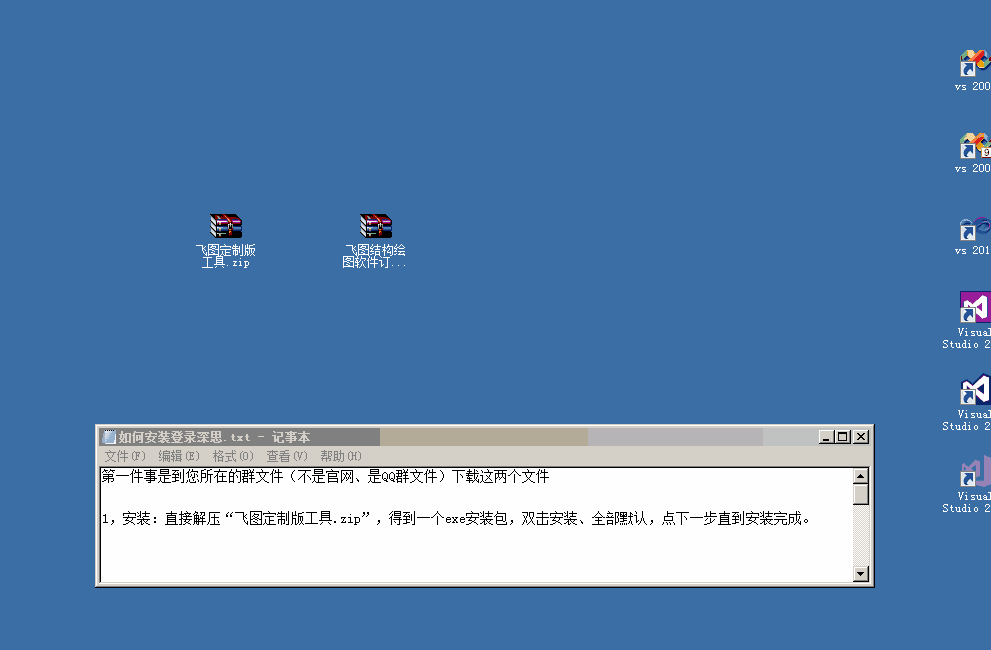

1,安装:直接解压“飞图定制版工具.zip”,得到一个exe安装包,双击安装、全部默认,点下一步直到安装完成。

2,登录:双击桌面深思用户工具(VirBox)图标运行
不要点注册!直接登录(点“我的账号”页面出现登录的按钮)。如果找不到登录按钮,还可以点对话框左上角“云账号”按钮右边的“+”号
输入您的qq邮箱为账号,要加“qq.com”,例如“123456@qq.com”。密码重要!用户自己设置。
如果之前设置过密码则直接输入,也可以随时点“找回密码”重新设密码:会自动打开一个浏览器网页,用“通过邮箱找回”的办法。
用户名和密码都正确的话,肯定会登录成功,如果有错一般可能是网络比较差,需要多刷几次。

3,验证:
到“我的账号”找到飞图图标,双击,看是否一切正常。
检查下许可起止时间。注意软锁目前“未绑定”,这是正常的,不用管,下一步加载飞图时候会自动绑定,不需要点“在线绑定”(不小心点了也没关系)
至此深思部分结束:
1)以后本机不需要每次启动运行深思用户工具;
2)以后其他机器第一次使用也需要先登录深思账号;
3)不建议卸载深思用户工具(特别是需切换使用地点时需要用它在线解绑)。
观看以下详细动画演示:

如下动图演示所示:
1、检查CAD支持路径,确保所有飞图相关的路径已经清空。
2、检查CAD自动加载,确保当前没有自动加载飞图插件。
3、关闭AutoCAD、重启CAD。
以上三个检查步骤,除非您绝对确认之前本机从未运行过飞图插件(包括免费版),否则需要检查下,确保支持路径和自动加载都没有任何飞图相关路径;最可能出错的地方就是支持路径。
4、命令appload,选正确版本的飞图插件,点加载;
或:
   找到正确版本的飞图插件,拖住它,往CAD一放。
验证:如果有横向水平菜单条出来,然后任意输入一个命令,如果能运行就是加载成功;否则会有相应错误提示。

什么是“正确版本”:根据您的CAD 版本参见下表:
CAD 2008 2010 2012 2014 2016 2018 2020
32位 ft2008.arx ft2010_32.arx ft2012_32.arx ft2014_32.arx
64位 ft2008.arx ft2010_64.arx ft2012_64.arx ft2014_64.arx ft2016.arx ft2018.arx ft2020.arx

观看下面动图演示:
如何加载飞图插件

如何获得飞图结构帮助?

1、群文件:
第一次接触的话,作为最开始的入门教程资料,本群的群文件有其他用户上传的一套有声视频您可以先参考下;
群文件还会持续上传新近增加功能的EXE格式演示(不是GIF动图格式,可以暂停)。

官网后台的账号和初始密码是您的QQ号码(注意不需要加“@qq.com”,只是qq号码那串数字),可随时登录自助客服
请尽量利用官网的自助答疑页面,和官网搜索功能,在官网右上角的搜索框输入关键字例如“梁校对 全楼柱绘制 墙水平筋”等可以快速查找所需问题。

3、2018年以后新增加功能:
部分新功能演示:http://www.ftcad.com/?page_id=19710
专题分类功能(智能模板、梁校对、墙水平筋等):http://www.ftcad.com/?page_id=21629
 2020年新制作的有声视频,在群文件的“飞图结构2020新有声视频”文件夹。

4、与群里其他一线结构工程师交流讨论。

5、QQ客服:
飞图V客服时段:(飞图客服位于美东-5时区,以下均指北京时间)
周一~周五:        上午9:00-12:00
周六~周日:        上午9:00-11:00
自2020年9月起,每个订阅用户群均配置兼职客服,在此客服时段有问题首先联系兼职客服
周一~周五:        上午9:00-下午6:00

老用户如何更新飞图结构



老用户如何更新飞图结构?
方法非常灵活,操作极其简单。花一分钟阅读一下文档,这些内容属于AutoCAD相关知识,相信对您的其他工作也有帮助。
原理如下:
1,飞图结构实质上是一堆ARX插件的集合,放到一个文件夹(飞图订阅版文件夹)里面:


2,每一个版本对应一个飞图插件的加载文件(ft开头+CAD年份),只需加载单个的飞图加载文件即可,其余arx是具体的各功能实现文件(用户不必关心,由加载文件自动负责加载其他):

3,(因为飞图插件的理念是纯绿色,不写任何注册表,不改任何Windows系统和CAD环境变量)就像AutoCAD里面的字体文件等支持文件一样,如果需要AutoCAD加载这些外在插件,需要添加文件所在的路径(飞图订阅版文件夹)为支持路径:
4,用户有时候(特别是不太熟悉的用户)有可能在CAD里面、或用其他插件设置了自动加载、自动加载的飞图订阅版路径不是你想要的路径。如上图所示,AutoCAD支持路径有多个,优先顺序是从上到下的,所以可以选中你认为正确的路径,点上移,移到最顶部。
结论:只要您需要使用的飞图订阅版文件夹完整(有时候QQ下载不完整、有时候会被杀毒误删),CAD支持路径正确(改支持路径后需重启CAD),就一定可以加载成功。
如果需要保留之前的设置、和快捷命令,需要在更新之前先导出设置:

            命令名SHEZHIBEIFENYUHUIFU

            功  能: 将程序用到的各种参数进行备份与恢复。



或者手动备份FeituJiegou.iniftjgcmddata.txt这两个文件:
保持原有路径(CAD支持路径下、正在使用的那个飞图订阅版路径)不变:
又有两种情形:
1、用户绝对确认上一次版本已经是最新的,那么可以从v客服群的群文件下载一个“更新文件”,这个文件专门是指当前版本与上一个之间的更新:
2、由于飞图结构更新频繁(通常每周更新一次)最常见的情况是用户有一段时间没有更新了。可以这样操作:
把老的文件夹里面的文件和文件夹全部手动删除,变成一个空文件夹,然后从v客服群的群文件下载一个完整的当前版本的“飞图订阅版”,解压后,将所有文件和文件夹复制进去。

使用新的路径,点击此处观看详细动图演示
