飞图结构绘图软件订阅版2021-04-12

发布日期:2021-04-12 04:49
一、发布[左手改筋]专题

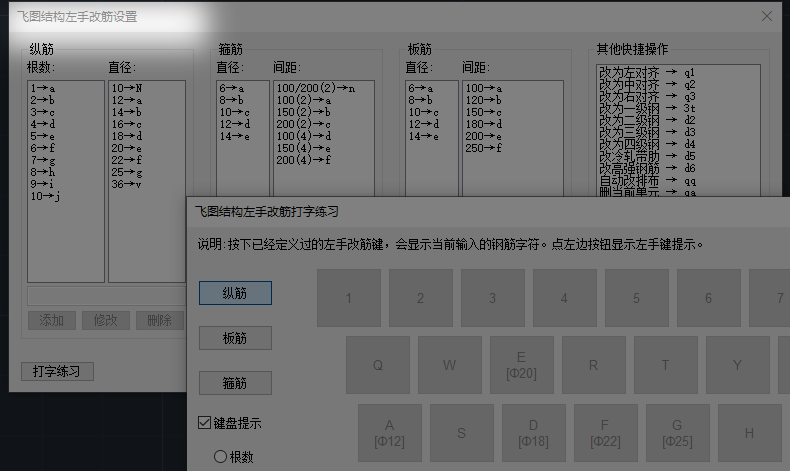

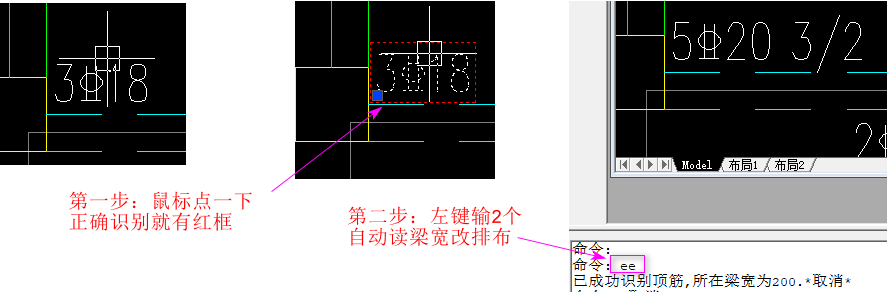

飞图左手改筋特色:不需要命令、不用弹出对话框、极其简便的操作:鼠标点一下,左键输两个字符即可改筋,自动读梁宽改排布,支持块和参照、内置大量其他编辑改筋功能;提供左手打字练习功能以方便用户稍微训练一下即可快速熟悉左手相关键盘。

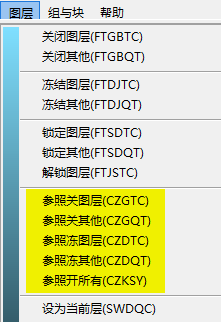

二、增加支持参照图层控制系列命令:
对经常使用参照的用户,提供与现有图层控制的相似操作习惯的图层控制功能:

操作与现有普通图层控制的菜单类似,根据命令行提示即可。


三、改进新版[选配筋表]功能多个重大bug:

只在第一次双击时自动改排(“很傻”),bug已修改;
柱表等没有识别的情况也自动改排(“很烦”),bug已修改;
会发生4f22 3/1 7f22 3/3/1(“很蠢”)的配筋的情况,bug已修改;
高DPI非100%缩放比例时候对话框显示不全,bug已修改;


四、其他重要改进:

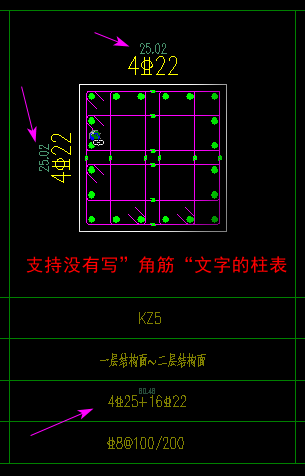

1,[柱表配筋面积]新增对于柱表不写“角筋”时的情况:

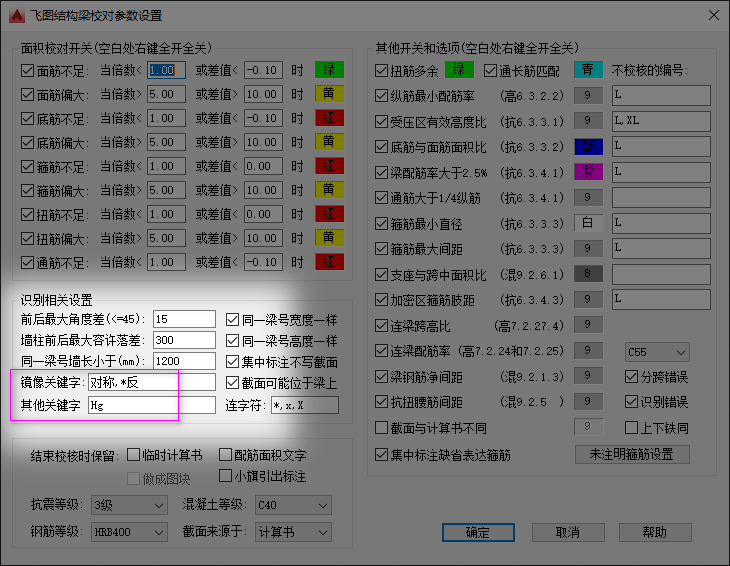

2,梁校对:彻底改进简化标注、对称标注,支持一切任意用户习惯:


对于简化和镜像的情况分开提示、并且跳转后用红叉黄叉区别。

点击此处观看识别简化标注镜像对称标注的飞图梁校对操作。
