飞图结构[边缘构件]命令,自动生成的大样中,纵筋可以用两种直径吗(使用单种比较浪费啊)?

发布日期:2018-07-18 08:34
答:可以的。

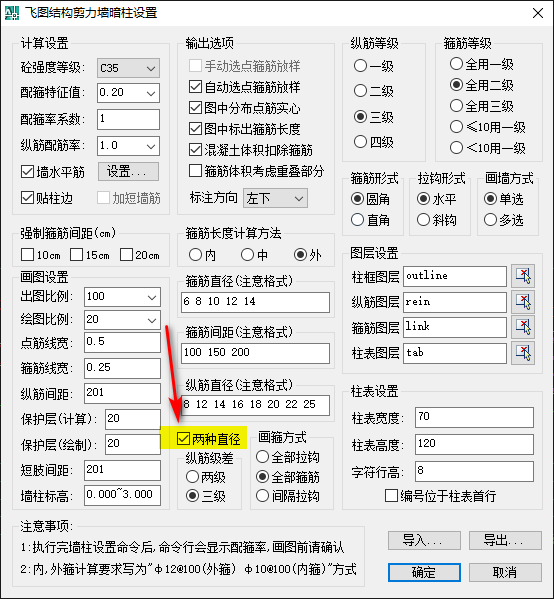

使用非常简单,只需要点菜单项: 墙一 » 墙柱设置,确保勾选“两种直径”即可:

纵筋级差的意思是,两种直径最多不超过两级或三级,举例如下:
如果纵筋可选项为:8,12,14,16,18,20,22.... (这些选项可设置,在本对话框的“纵筋直径”输入框)
则8f22+6f18 为级差两级;而8f22+6f16为级差三级;同理,4f16+4f12为级差两级,4f16+4f8为三级。


注意:飞图结构在考虑自动使用两种直径的时候,还结合了一个参数:
具体规则是:如果不勾选此项,则大样里分布筋都使用空心表达,此时两种直径的根数将严格使用空心+实心的表达方式;否则分布筋用实心表达,两种直径可以随意组合搭配。
举具体例子如下:
同一个暗柱,用相同的所有其他条件绘制两次大样,唯一不同是勾选,和不勾“图中分布点筋实心”,下图是对应的两种结果:


可以看到这个选项对绘制大样的影响是:
左边:所有点筋都是实心;纵筋自动选为10f25+2f18(与2.66%比,实配+0.05))

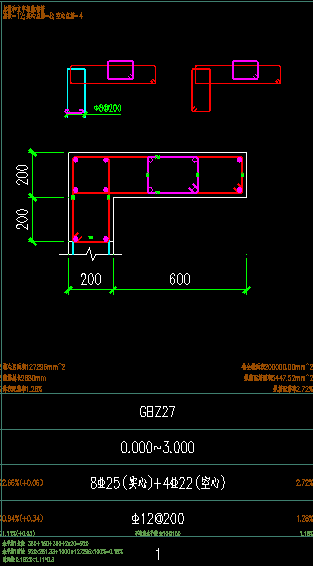

右边:分布筋为空心;纵筋自动选为8f25+4f22(因为分布筋数量固定为4)(与2.66%比,实配+0.06))


详细演示如下:
