来了就不想走?用上了就停不下来?浅谈CAD高版本让你爱不释手的命令(2/20)

发布日期:2020-07-04 03:34
功力不分伯仲,排名不分先后。CAD高版本让你爱不释手的命令之二,飞图CAD小编现在要请
[隔离对象](“_IsolateObjects”),
[结束隔离](“_UnIsolateObjects”),
[隐藏对象](“ _HideObjects”)这几位闪亮登场。

如果飞图小编没有记错,这几位应该是AutoCAD2012开始有的功能;虽然,感觉在CAD2016之后应该优化过,至少在大图的速度方面2016、2018要明显好一些。
Anyway,这些命令使用非常简单,在实际画图中却是非常常用的:
隔离对象(ISOLATEOBJECTS):对选中的对象显示,其它对象全部隐藏。
隐藏对象(HIDEOBJECTS):对选中的对象隐藏,其它对象显示。
结束对象隔离(UNISOLATEOBJECTS):若使用了隔离和隐藏功能,用此功能取消之前设定的隔离和隐藏。

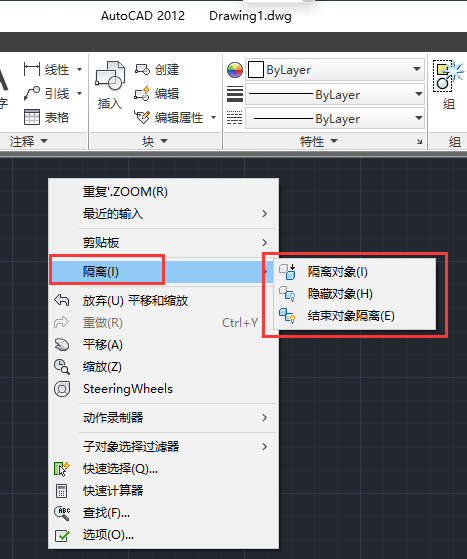

在高版本CAD中,默认这些功能是放在右键菜单里面的,只需要右键一点就可关闭/显示特定实体,非常方便实用:
当然肯定有人会说,显示/隐藏,我用图层来控制不就可以了么,关闭图层,打开图层,冻结,解冻,等等等等,为什么非要用隔离。当然可以啊,可前提是用图层控制,毕竟范围比较大不是么,一开就整层都开了,一关就整层都关;反而很多时候用对象来控制更加简便快捷。

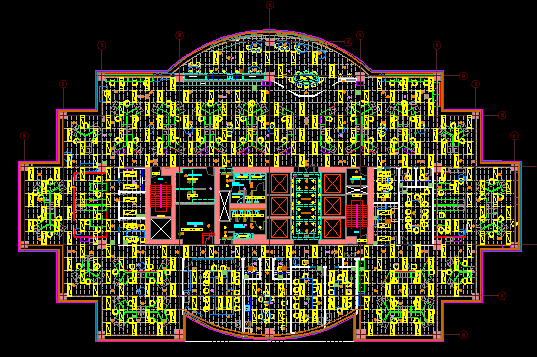

这些对对象的隔离、隐藏功能,往往结合“选择类似对象”命令来操作,意思是在一堆密密麻麻的图,例如下图:

首先在茫茫实体中点一个或者一些您要处理的东西,例如某个图块,或某个层上的多段线,这里飞图小编选一个椅子图块和一个桌子图块:

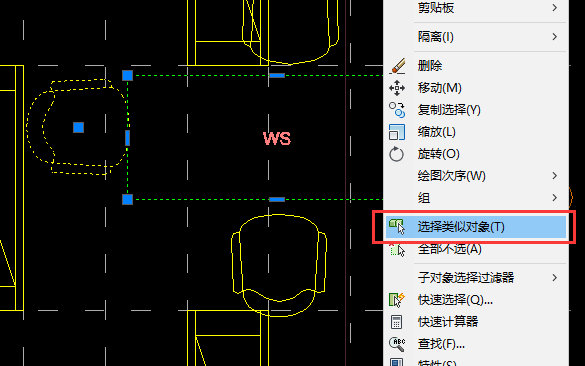

然后右键“选择相似对象”,所有椅子、桌子图块都被选中了:

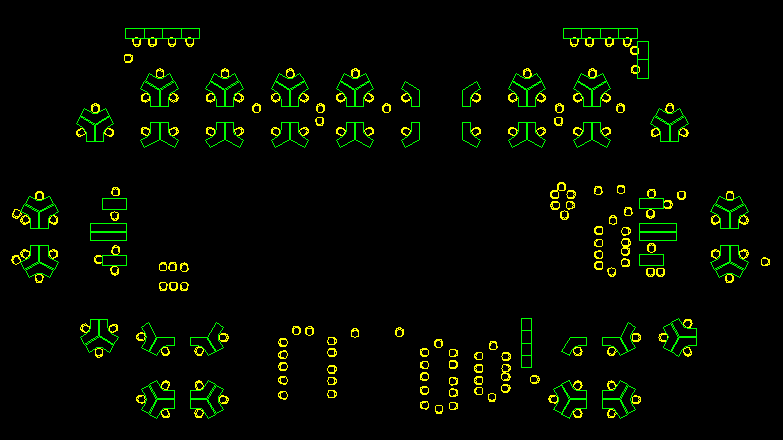

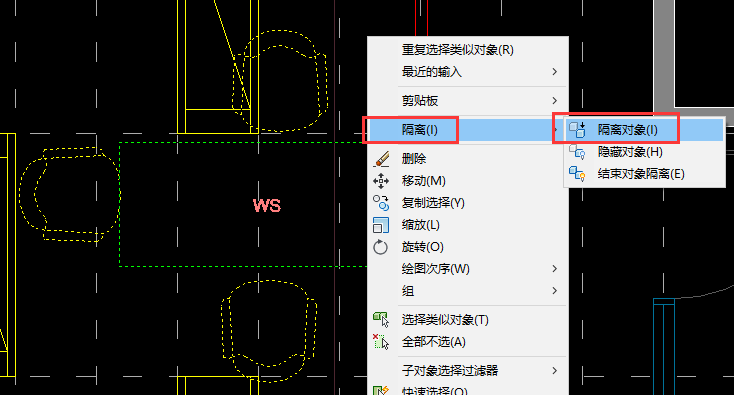

然后又来一个右键“隔离”->“隔离对象”,就把你当前希望处理的同类的对象全部过滤出来了,清爽如斯!
然后开始做你要做的编辑吧,直到做完后再按右键“隔离”->“结束对象隔离”。

飞图CAD小编至今依然记得,曾经接过一个私活,需要处理一批每一张都密密麻麻的天书一样的图,这个所谓五大行的国际地产公司,不知出于什么原因考虑,画的图也是很醉人了:每层只有一张图,却把所有东西全部画到上面:墙门窗,房间内各种密密麻麻的图块(家具电器)、标注、天花板地板各种线条,可想而知这种图纸,如果没有这两个命令,画图狗的飞图CAD小编,要多吃多少苦,遭多少罪!私活做完后,那一年的冬天,连做梦都是右键->选择类似;右键->隔离,记忆犹新,呵呵。
