板[直接转换],为什么总提示“未找到合法支座钢筋,请打开一张PKPM或者广厦板施工图”?

发布日期:2016-01-18 05:55
由于历史原因导致:板【直接转换】命令是作者早在2002年初开发的(是飞图板王软件第一个命令),当时国标平法未广泛普及应用,钢筋一般不采用无钩的平法画法,因此在后续的平法图面中如果运行【直接转换】,可能会弹出这个提示。解决办法有两种:
1,撤销回退,在pkpm或yjk里面不要设置为钢筋无钩,重新出一张板图,然后再转图;

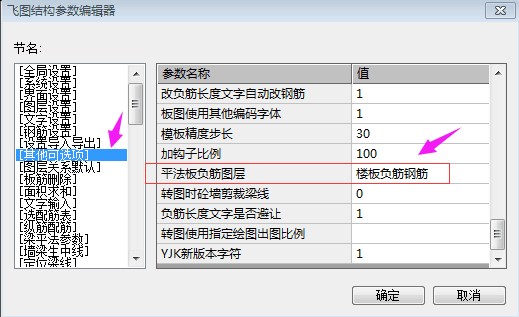

2,如果不想重新出图,也可以在参数编辑器里输入这种无钩的钢筋的图层:

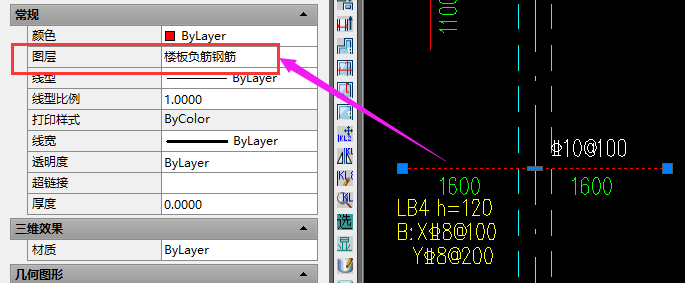

1),记录这种无钩钢筋图层的层名:

2),


由于这个设置是可以保存的,如果计算软件不经常换的话,这个图层就无需重复设置了。
