为什么双击弹不出选配筋表来了?(兼答“如何设置我自己/单位的钢筋字符系列?”)

发布日期:2016-01-01 01:16
双击弹不出选配筋表,有以下三点问题需要检查或者注意:

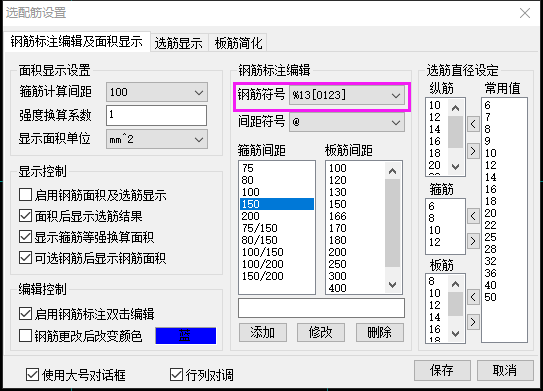

1,点 设置-》选配筋表设置 菜单:

确保勾上;
同时请确认钢筋符号的系列设置为自己图纸中对应的系列,意思是确认一下钢筋符号是否%%130,1,2,3系列的、还是其他系列的(例如广厦[]{}列、或者tssd新字符系列等)。



2,如果用户cad环境比较复杂,挂了其他软件或者插件,飞图结构的双击功能可能被影响而被占用(双击鼠标消息被其他程序强制返回)。可在纯CAD环境中只加载飞图,然后确保启用的情况下再测一下,如果纯CAD环境是好的,那么就是被占用的情况了。例如如果用户在tssd+CAD环境,在tssd里面加载飞图,即使设置开了双击选项,默认情况下飞图双击还是不能弹出选配筋表的,此时如需要使用本功能可暂时关闭tssd双击:

有时候由于加载顺序等原因,飞图双击事件被挤压,这种情况可以尝试下命令行输入“ft”,这样一般会强制把飞图双击本次提到前面,然后就可以双击弹出了。





3,如果钢筋符号不在这里“”列表任何一行当中,则需要选择“用户自定义”:

然后菜单项: 设置 » 参数编辑器,确认在[序号系统]下面的“用户自定义”系列中正确输入了所需的字符值:

例如某单位的钢筋1,2,3,4等级使用的是%%c,%%d,%%138,%%139代表1,2,3,4级钢:





则在参数编辑器里需要输入对应的钢筋等级字符值:
