墙基本应用
本视频主要讲解欧特克建筑(ACA)里面墙的基本应用.[www.ftcad.com]

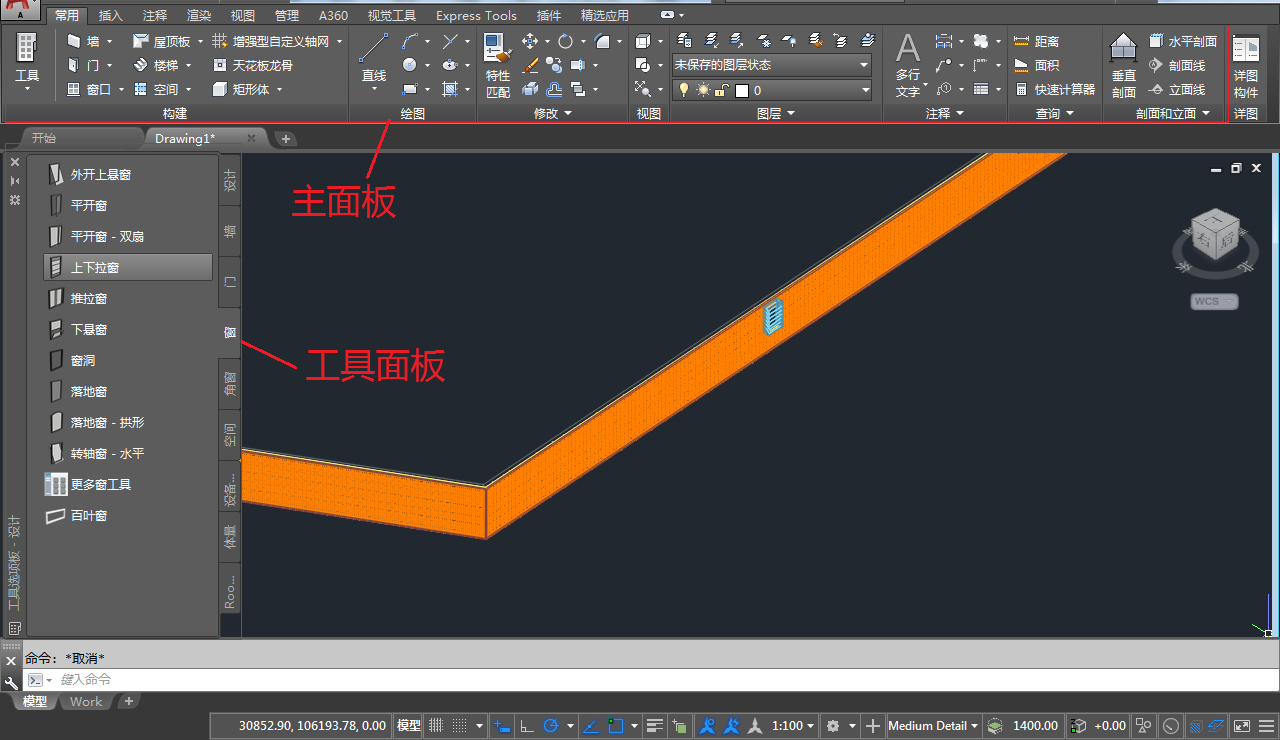

 首先来看下界面,这块叫主面板,主面板上有一个墙的按钮,这块我们叫工具面板,上面也有墙的选项,有些情况会有各种各样常用墙的种类。
undefined

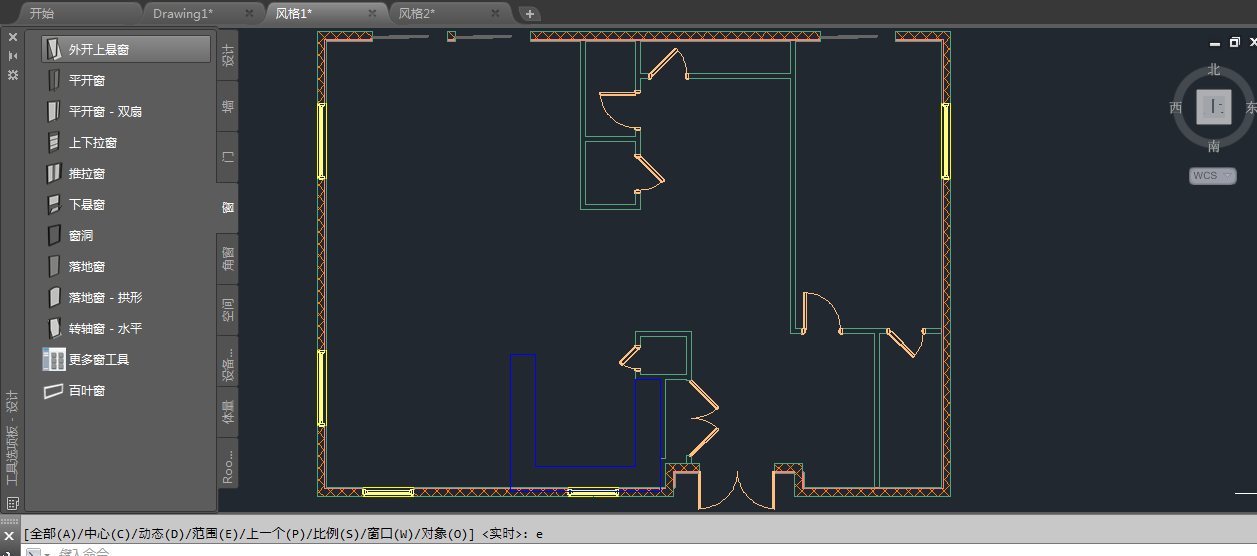

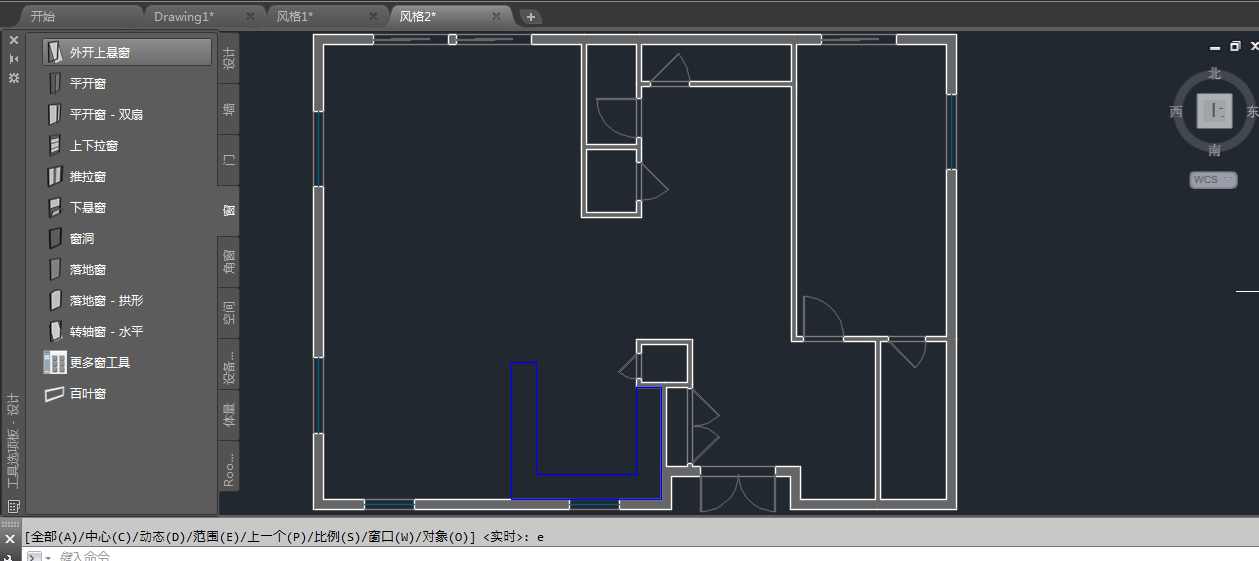

刚接触的时候不要被这复杂界面吓到,因为在一个墙的起点、终点和厚度 标高等等才是最最关键的!换句话说,可以通过样式管理器里面改变二维和三维不同的显示。显示只是外表的一部分,虽然显示的不一样,但是几何信息才是最重要的!如果把一个墙画好复制到另外一个模板里,一切都是模板控制,外观完全不同。
undefined
undefined

点击这个墙按钮或者在命令栏输入walladd,可以看出操作习惯和AutoCAD平台几乎一模一样。例如我们可以利用极轴把鼠标定好方向让后输入距离,然后再向下输入距离,再向左输入距离,这时选择命令栏里闭合的选项,可以看到所有正交、F8、F10、极轴等等和AutoCAD完全一样,这也是ACA最大的特点。
undefined

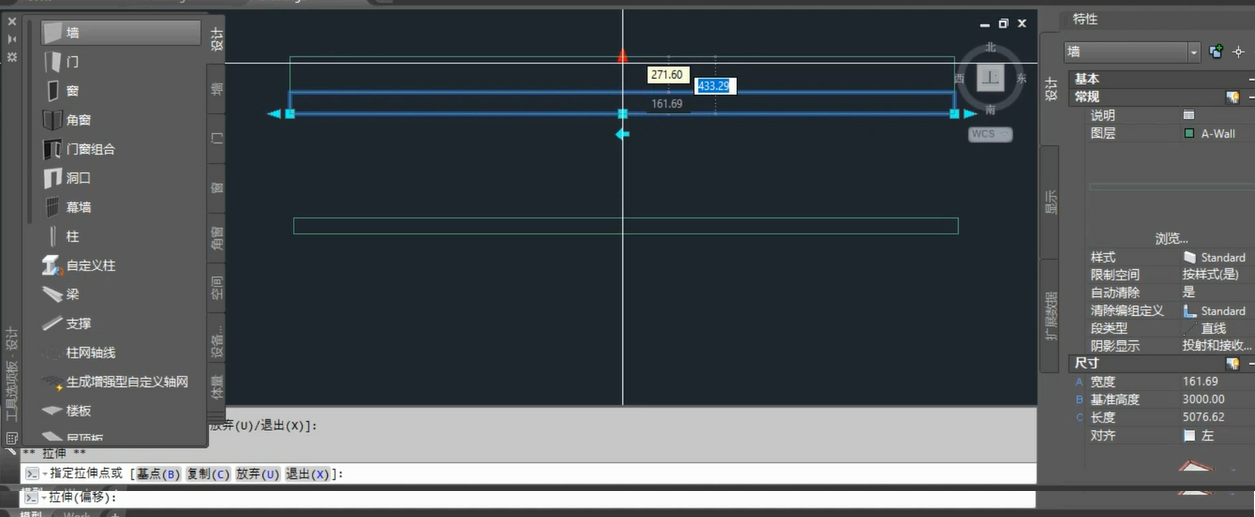

下面来了解墙的夹点:任意选墙,可以看到两端除了矩形的夹点,还有一个三角形的,这个三角形可以用来拉伸或缩短,可以保证角度不变,也可以输入拉伸或缩短到距离。
undefined

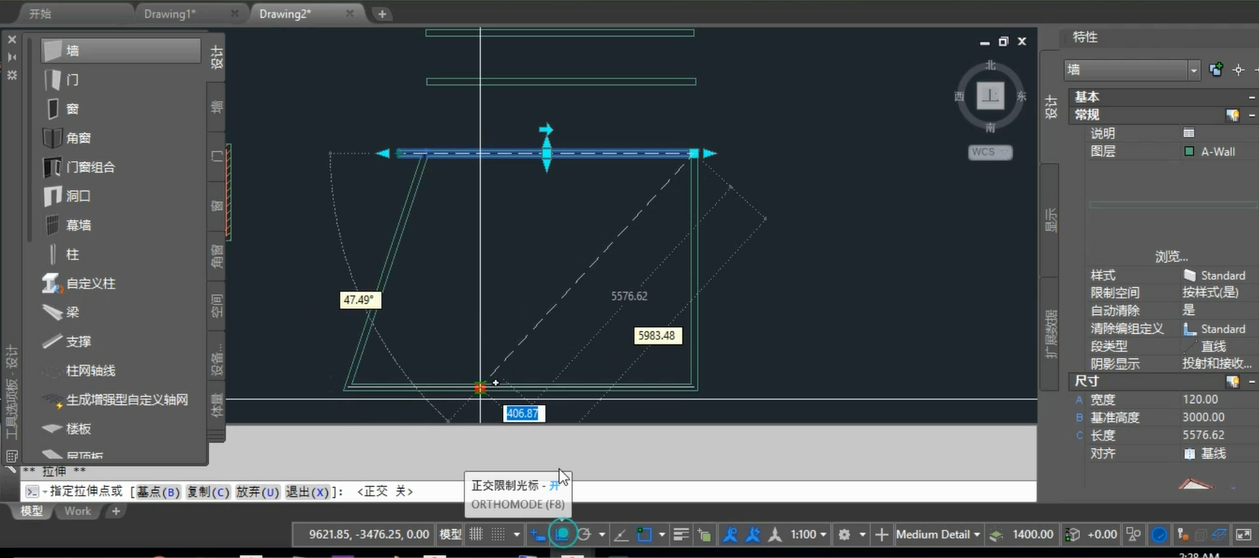

再来看矩形夹点:选择任意墙,鼠标点击矩形夹点,看到矩形夹点可以改变角度和拉伸。
undefined

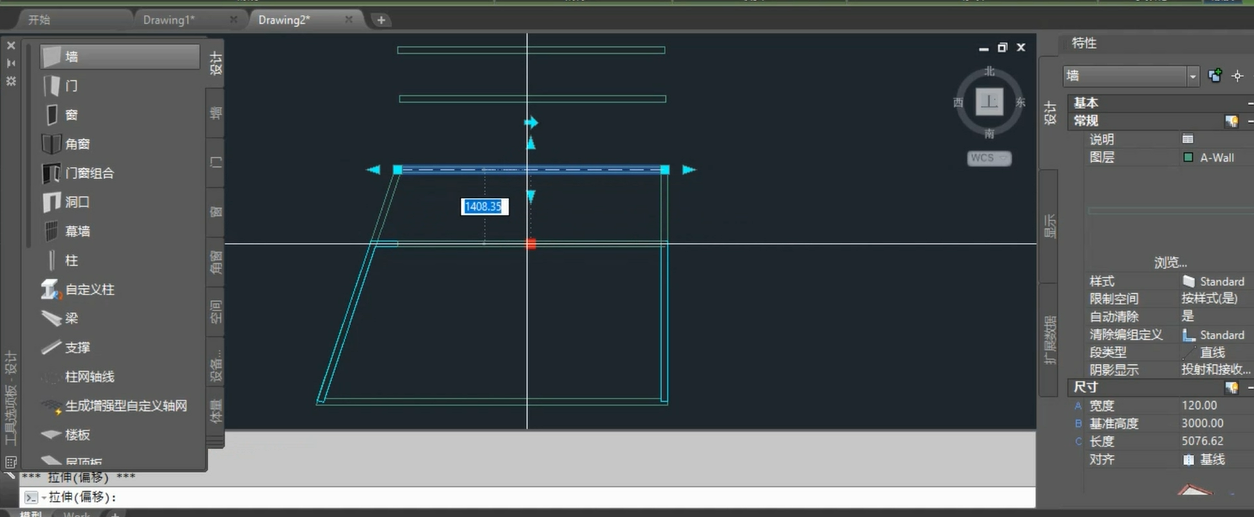

墙中间的夹点:矩形夹点可以移动,墙是一种智能实体移动后和相交的墙体可以自动处理得很好。不管是多么复杂的填充都能处理的很好。
undefined

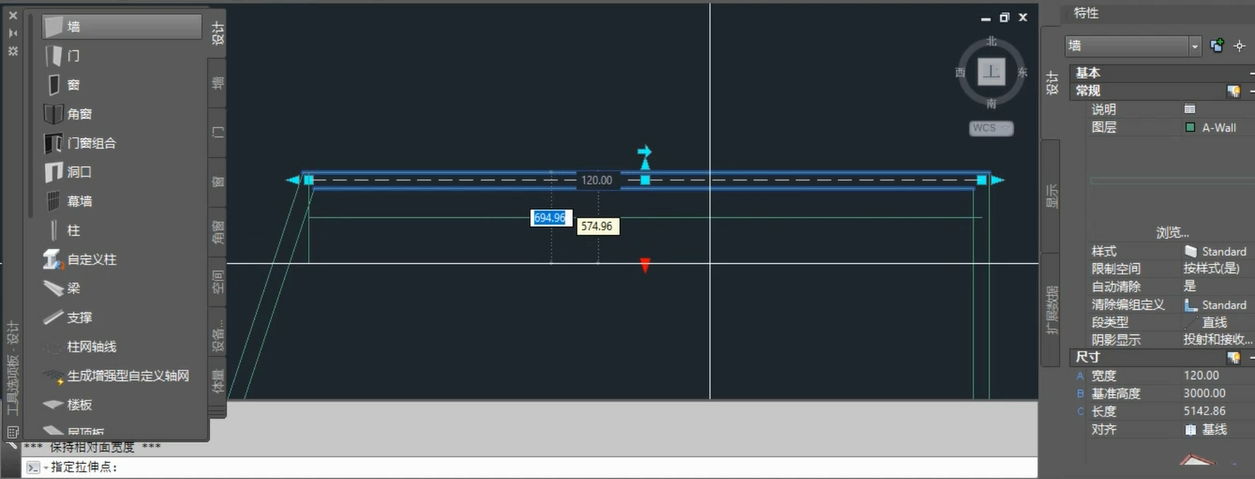

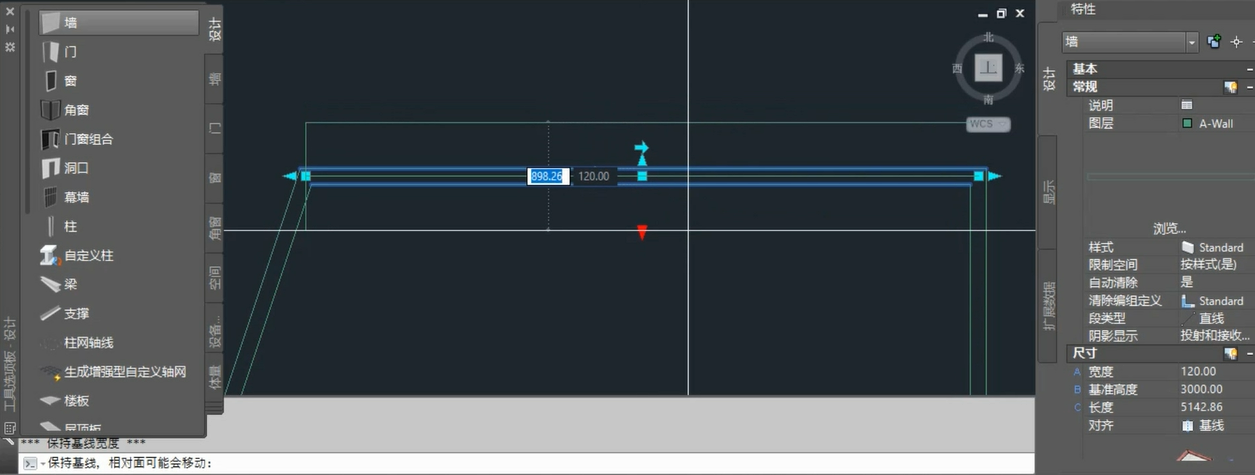

不同对齐方式的三角形夹点,拉伸这个夹点可以改变墙的宽度保持另一面不变,也可以输入宽度,基线不变。
undefined

中间基线的墙,改变这个夹点有两种方式:保持基线宽度和保持相对面宽度。保持基线宽度可以保证中间的基线不变,墙宽向两面拉伸,可以直接输入需要的宽度。
undefined

保持相对面宽度呢,保持一面不变只拉伸一面。这个选项不太直观,我们知道它有这个功能就可以了。
undefined

我们再看看夹点上的箭头,它有个提示叫反转方向。我们用空心砖这种墙来演示,在三维情况下去观察,效果更明显。点击箭头可以看到砖已经转向另一面。
undefined

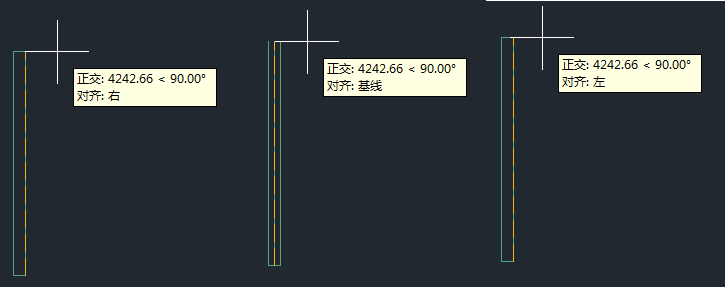

在绘制墙的时候,比如来绘制这个墙,按Shift键可以改变墙的左、中、右对齐。
undefined
刚接触CAC可以根据自己的习惯来选择,一定要注意。比如需要一个内宽6米X6米的房间,按顺时针绘制。绘制后从外边测量是6240,因为这个墙都是从内边对齐,这个是要注意的地方!

我们看下墙的特性,图层这块为什么会自动变成A-Wall呢?因为ACA有一个机制叫层。图层的建制,我们可以改变一些文件来定制它,就是你需要的绘制的墙都可以定制在图层里。
看下样式,目前有3种样式,可以任意选择。不同的样式除了外观有变化外,还有优先顺序。比如混凝土墙它的优先顺序高,其它的样式如砖墙会被混凝土墙打断。每一种墙可以在样式管理器定义,在后面的章节里详细讲解。飞图CAD可以定制您需要的墙的样式,还有门、窗等的样式都可定制。除了样式还有宽度、基准高度、长度等等,刚讲过的左中右对齐,这些是必须注意的地方。
我们看下墙的几何编辑,其实和AutoCAD大部分的几何编辑是一样的,我们看下这个界面是飞图CAD为美国一个地产公司定制的一个插件。当然我们这个插件没有什么特别厉害的功能,比如说这个延伸的功能,选择一个墙再选择另一个墙,可以方便对墙的编辑。再看这个倒角,当然一些本土命令也可以实现相同的效果。但是有些方法还是做的比较细致一些,例如这个命令可以把墙的宽度通过拖拉的方式改到需要的地方,还是非常方便的!比如这里如需要绘制一个墙垛,使用这个命令可以拉伸墙的一面,也可以直接准确绘制它。绘制一个600X300的墙,绘制后可以看到两个墙之间有一天线,使用融合这个命令,把他们融起来,这时也许基本的操作。当然飞图CAD也做了别的插件,例如这个这个标注,双击它可以改变它的尺寸,整个也会跟着改变。这个主要用于地产的测量里面,因为当地测量使用触屏笔,不能使用鼠标,非常的麻烦,所有我们给研发了这套工具!
墙体的功能就简单介绍到这里!
