欧特克建筑(ACA)——绘制简单建筑平面

发布日期:2017-03-15 17:03
本视频主要讲解欧特克建筑(ACA)绘制简单建筑平面.[www.ftcad.com]

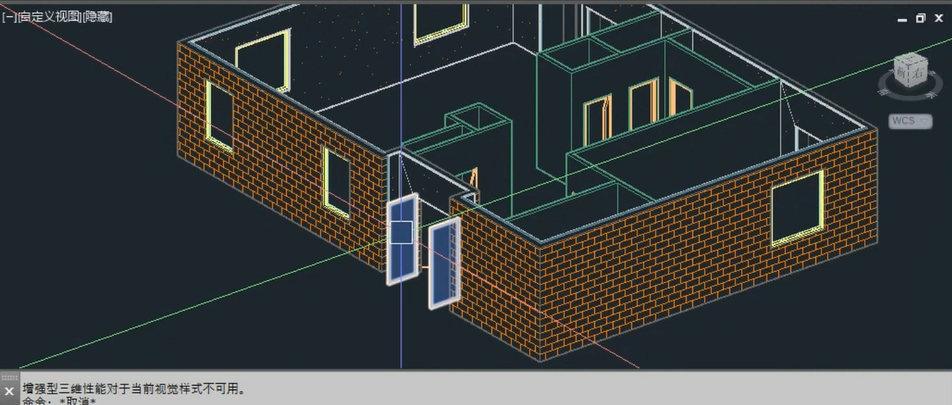

这是绘制好的平面,里面有240的外墙和120的内墙,有窗和几个不同形式的门,是非常简单建筑平面。
 undefined
通过本土的ACA命令绘制墙门窗,加上传统CAD的功能复制、延伸、剪切等也是很快速的绘制这个平面图。但我们这个视频是介绍飞图CAD为美国公司研发的建筑插件,这个插件有3个很多的特点。首先第一个特点,我们不使用轴线不借助轴网;其次是通过修改尺寸来几何实体;还有一种叫做尺寸驱动的概念,在某些特点的情况下效率非常高。

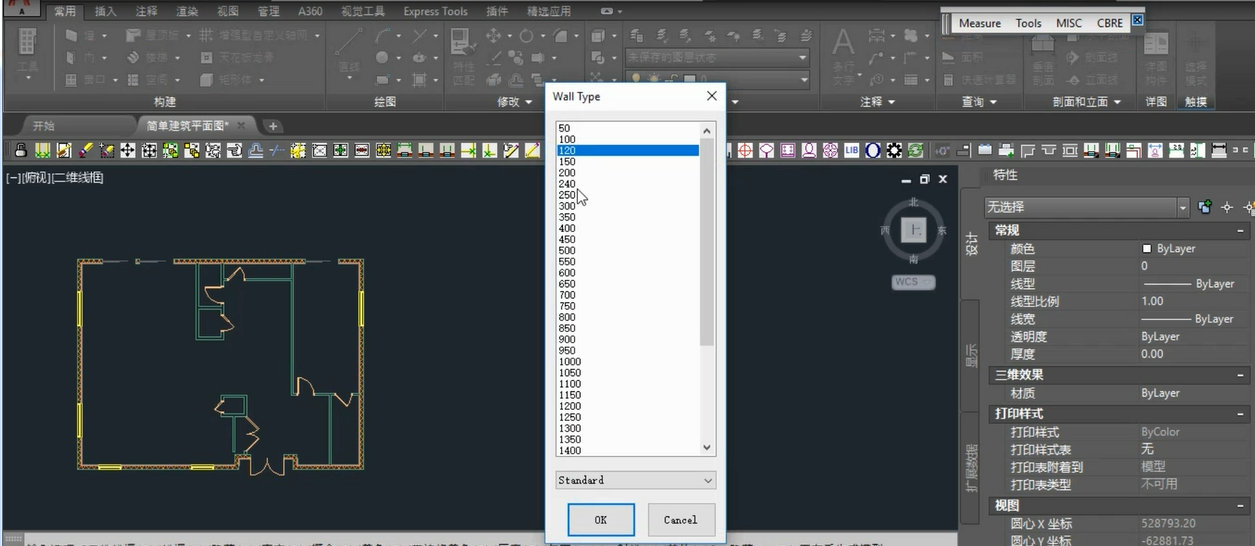

首先来绘制一个240的外墙,简单绘制几个,再绘制120的内墙,用修剪命令修剪。复制2个这内墙,大概复制下。
 undefined

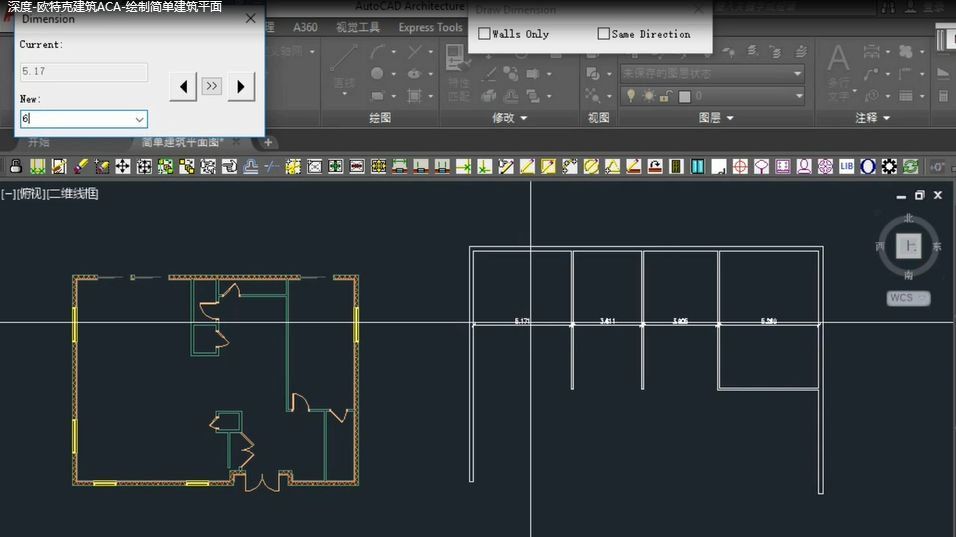

绘制尺寸标注,双击这个标准,这个开间是6米2,在New这个对话框直接输入6.2米,点击右三角键,这可开间的内边距离就改为6.2米了。其它的内墙也按相同的方法处理。绘制好内墙后,使用这个命令把这些临时标注删除。
 undefined

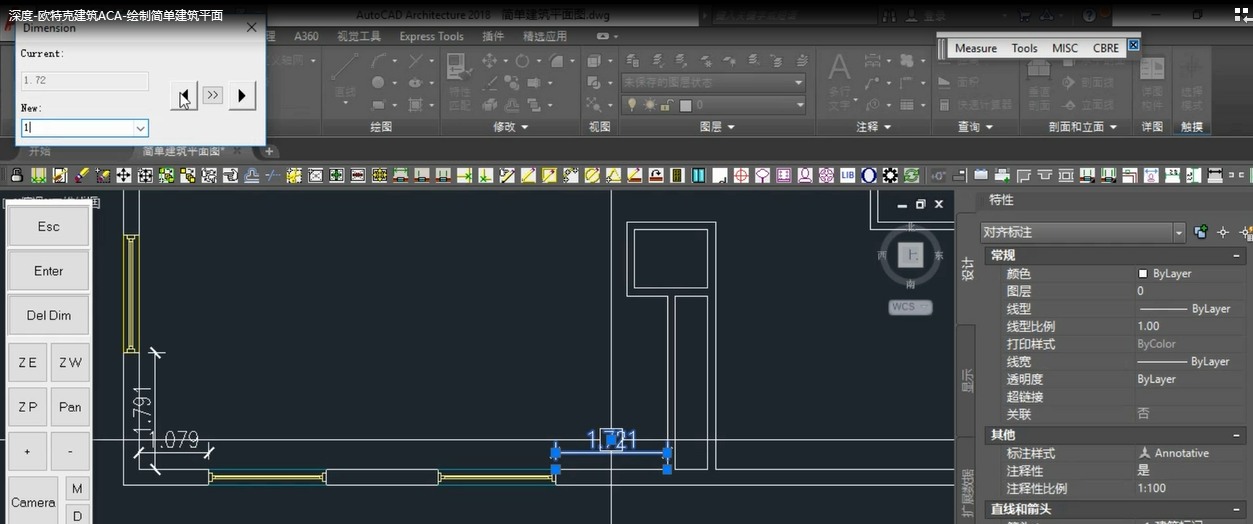

给外墙随便绘制1米8的窗户,和内墙定位一样标上尺寸标注,再双击标注精确定位窗的位置。
 undefined

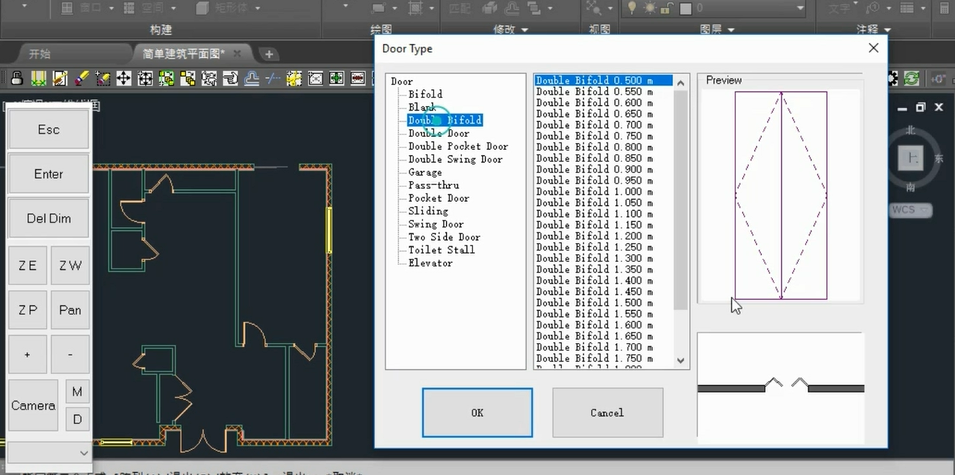

  再来增加门。
 undefined




















点击此处到百度云盘下载本功能操作视频】
